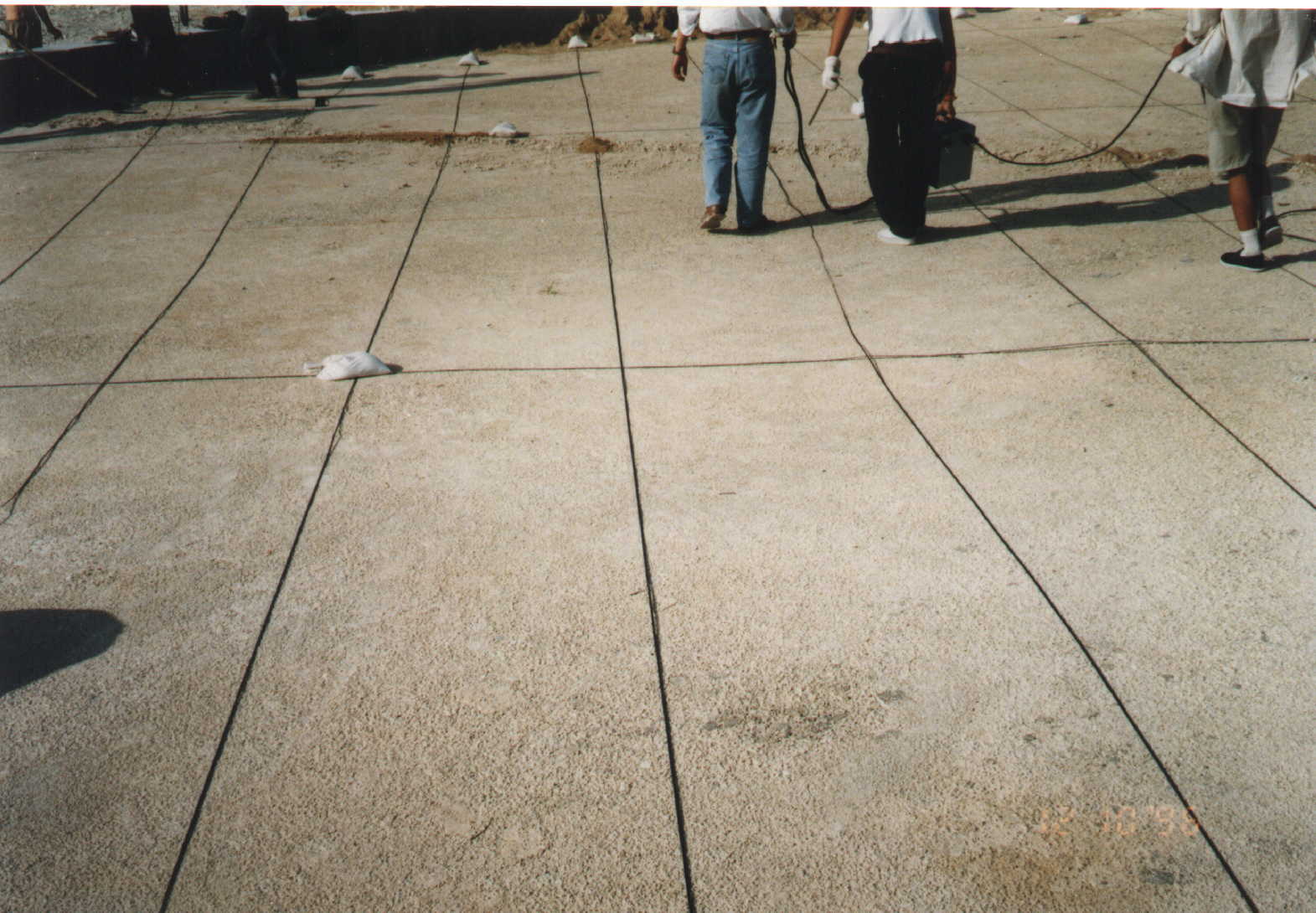

网状阳极CorrStop GridTM是我公司首次引入国内的储罐底板阴极保护技术,自我公司1996年首次在国内应用以来,已经完成了150多座储油罐的阴极保护工程,积累了丰富的经验、赢得了用户的信任,我公司编制了《网状阳极系统技术标准》CorrStop Grid T0026-04, 已经在国内广泛采用。网状阳极由贵金属氧化膜阳极带与导电连接片交叉焊接组成外加电流阴极保护辅助阳极。将该阳极网予埋在储罐基础中,为储罐底板提供保护电流。与其他方式的阴极保护相比,该系统具有如下优点:
  1. 电流分布非常均匀,输出可调,保证储罐充分保护。产生的杂散电流很少,不会对其他结构造成腐蚀干扰。不需要回填料,安装简单,由于大量工作已经在工厂内完成,质量容易保证。 储罐与管道之间不需要绝缘,不需对电气以及防雷接地系统作任何改造。
  2. 不易受今后工程施工的损坏,使用寿命长





网状阳极的组成

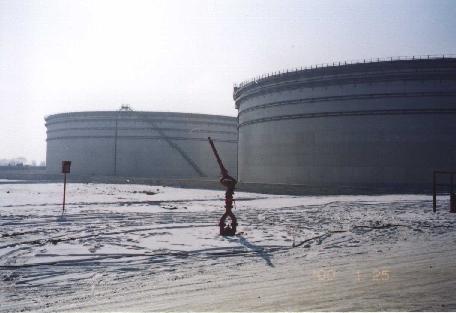

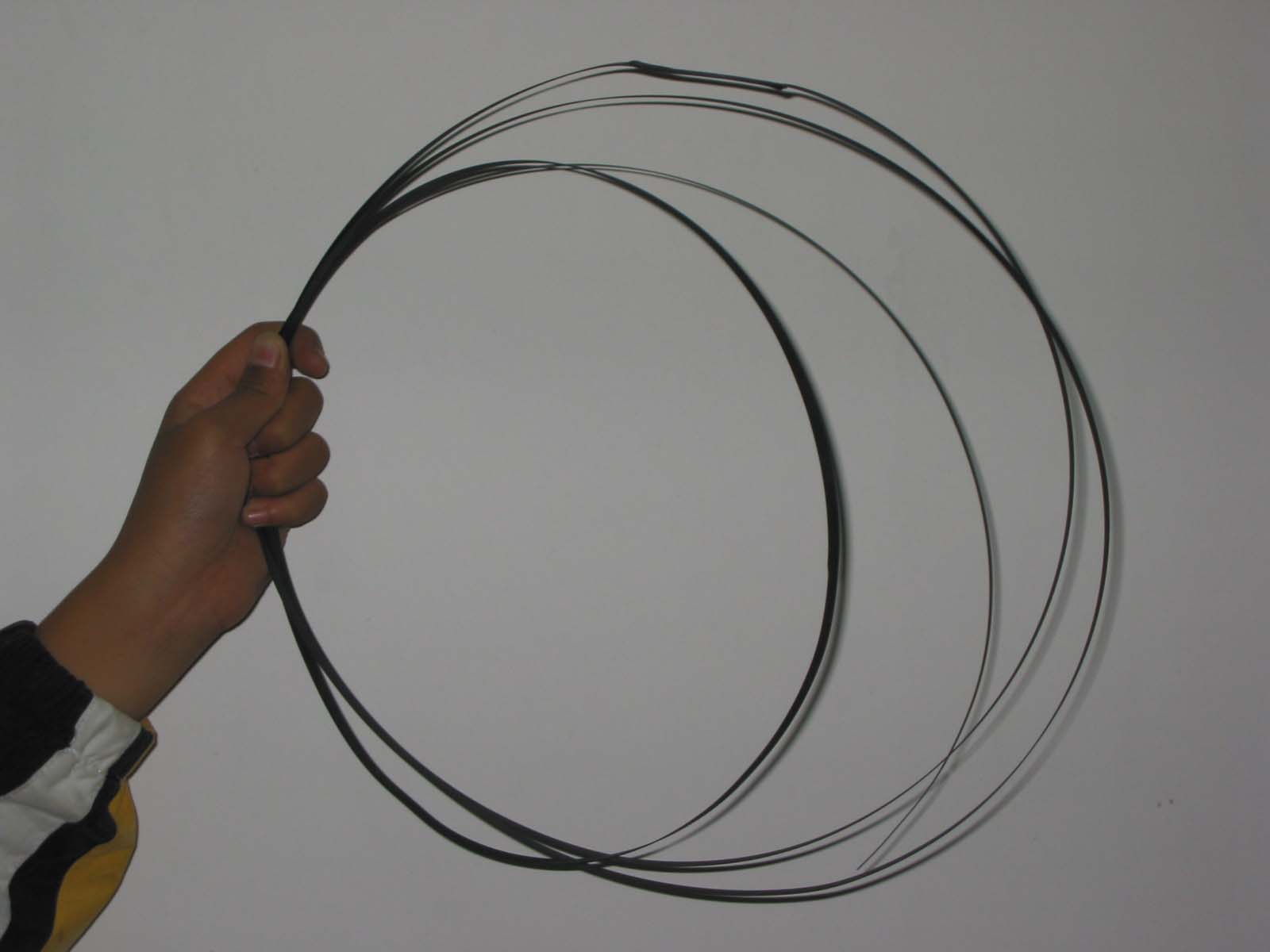

  1. 阳极带:根据应用环境的不同,有几种规格的阳极带可供选用。阳极带的基材为(CP TA Series),基材表面覆盖贵金属氧化物膜,相应于土壤、淡水、盐渍水和海水等腐蚀环境,选用不同的氧化膜组分,阳极的消耗率极低。images\tanks.jpg

    涂层成分 贵金属氧化物膜TIRxxxx系列
    基材成分 CP Grade Series
    规格型号 Corr-Tape I;尺寸:6.35mm x 0.635mm

    Corr-Tape II; 尺寸:12.7mm x 0.635mm

    Corr-Tape III;尺寸:12.7mm x 0.635mm

    (带缝)

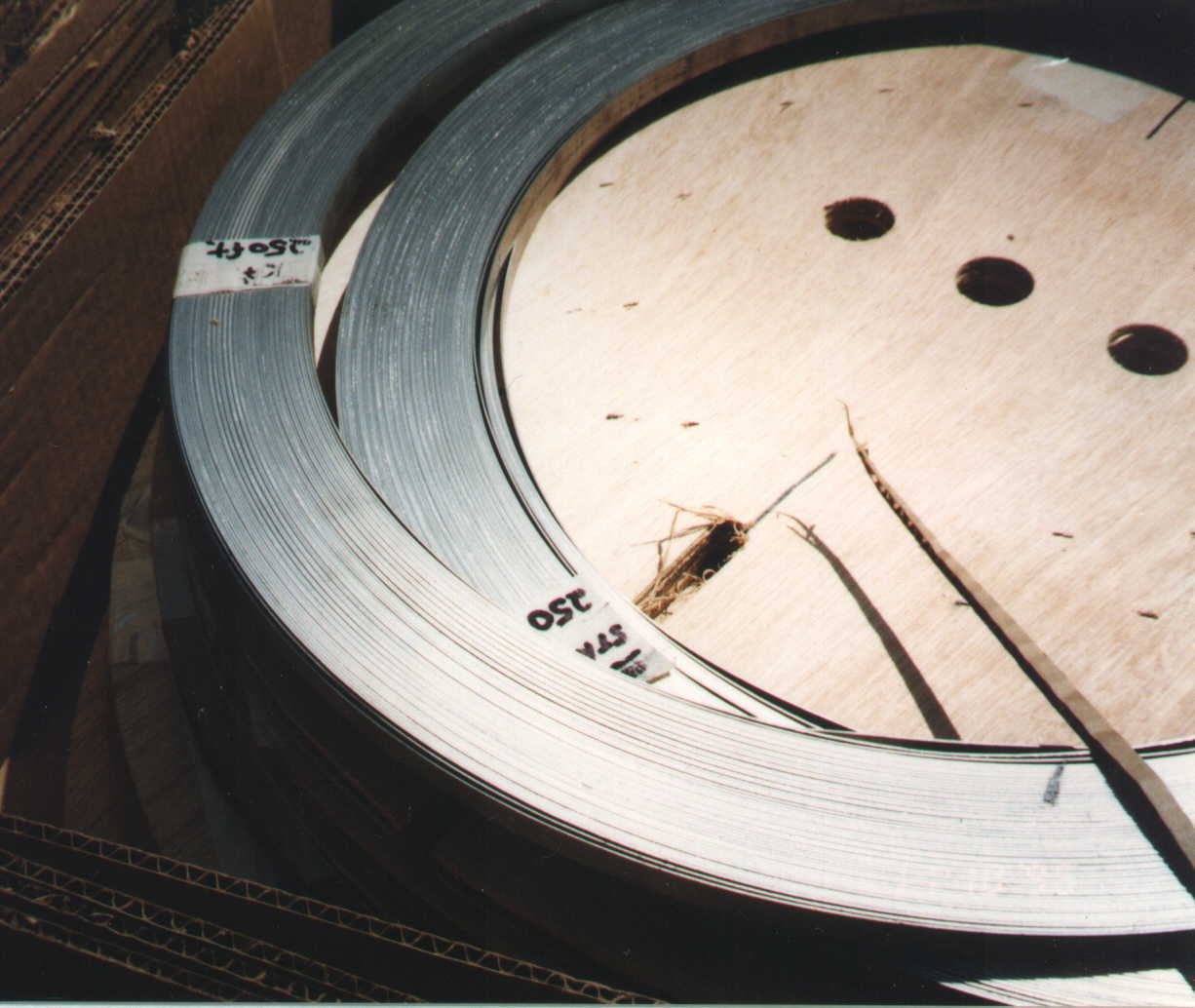

  2. 导电连接片: 用于连接阳极片

    基本成分 CP Grade Series
    规格型号

    Corr-Sub-Bar; 0.9mm x 12.7mm
    Corr-Stds-Bar;1.0mm x 15mm

    Corr-Sup-Bar; 1.0mm x 30mm

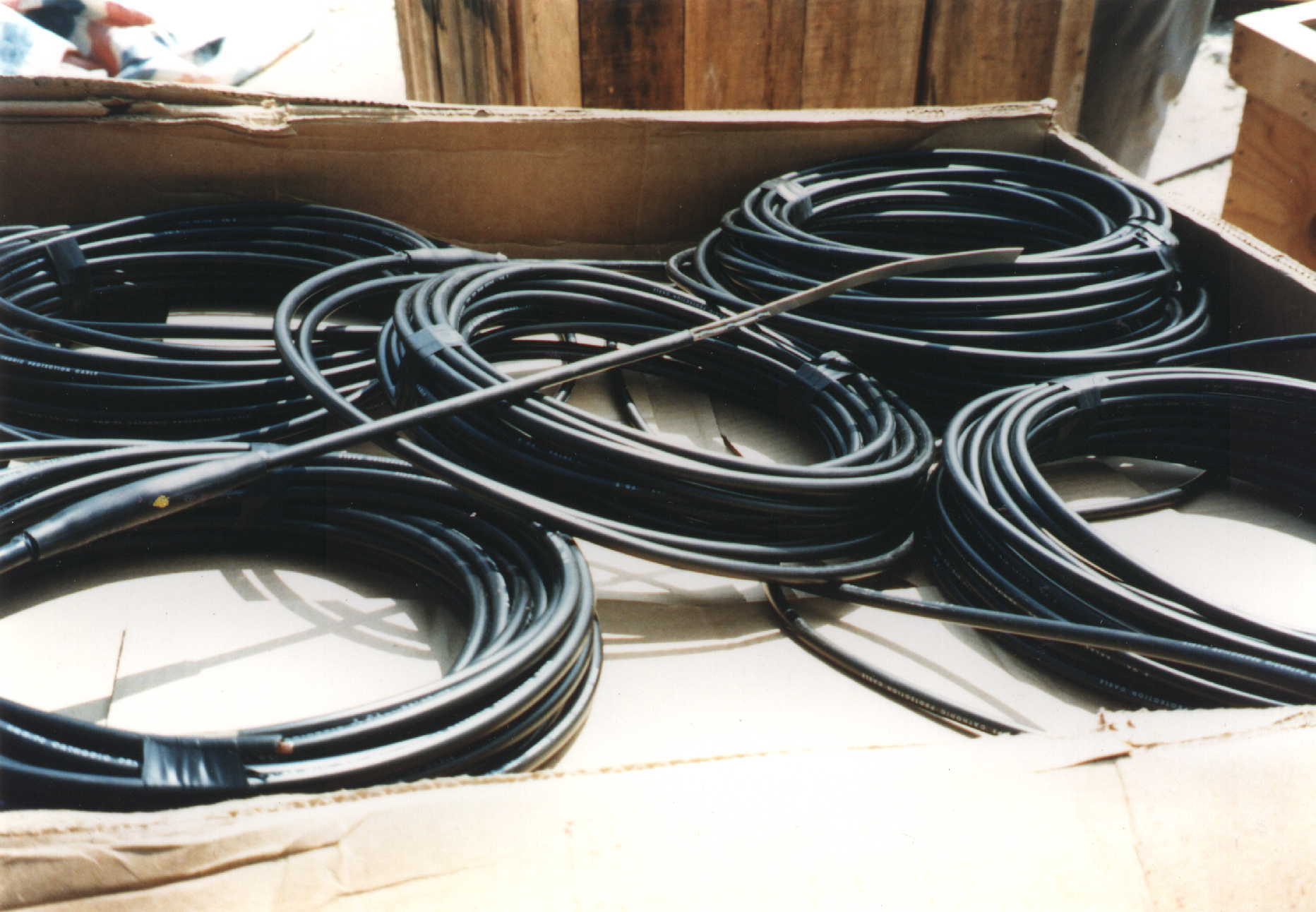

  3. 电缆接头 :用于阳极电缆的连接,为网状阳极专门设计制造.可选用的型号为:Corr-Feed Cnnt; Corr-Feed Rod.

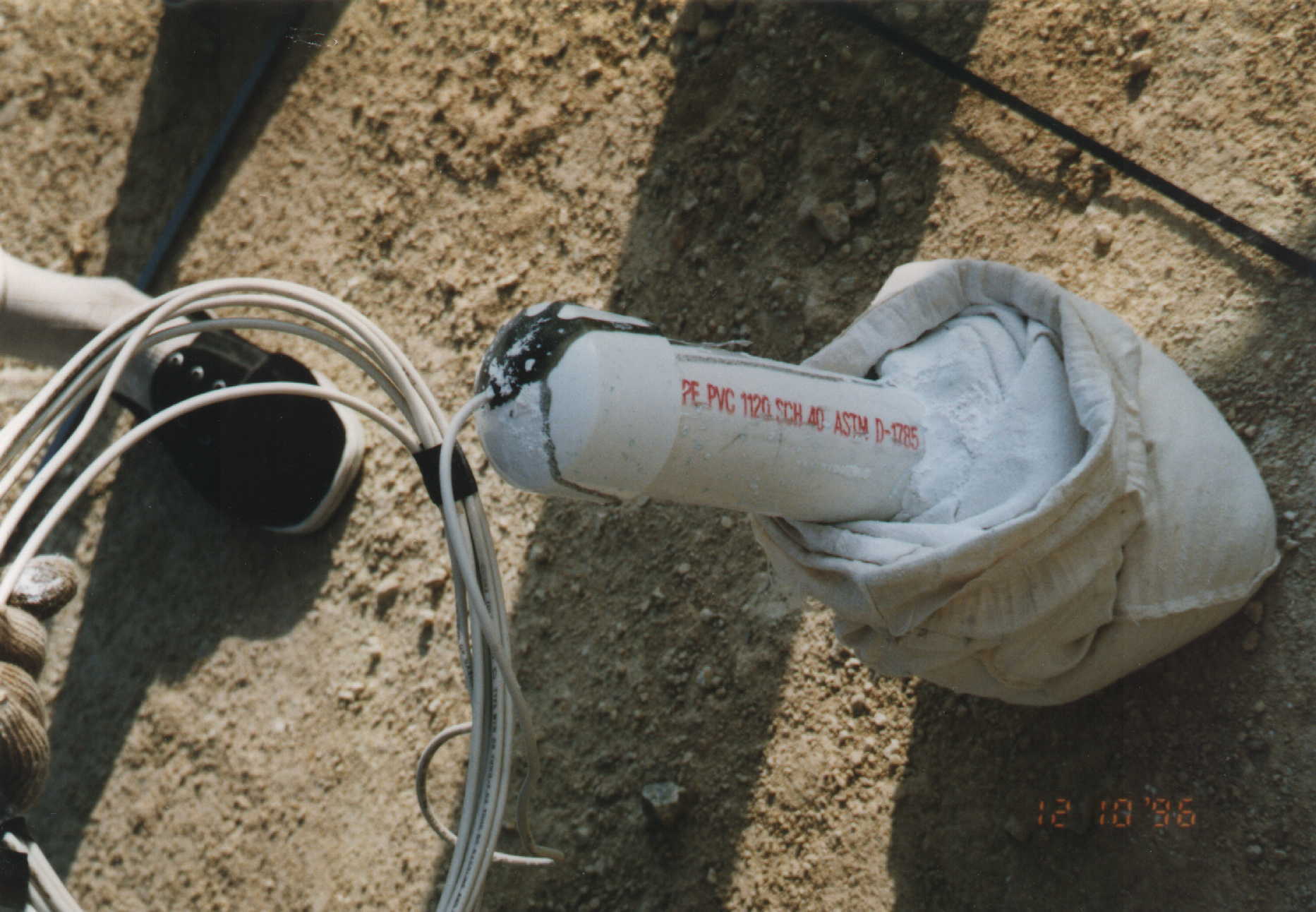

  4. 长效参比电极:采用锌或硫酸铜参比电极,用来监测阴极保护电位。

    可选用的型号为:Corr-Cell/ref 801; Corr-Cell/ref 802, Corr-Cell/ref 803.

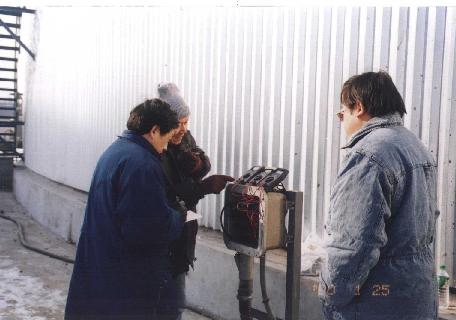

  5. 接线箱 ( Corr-Stds-JBX):连接阳极电缆以及测试电缆,适用于防爆区域安装。

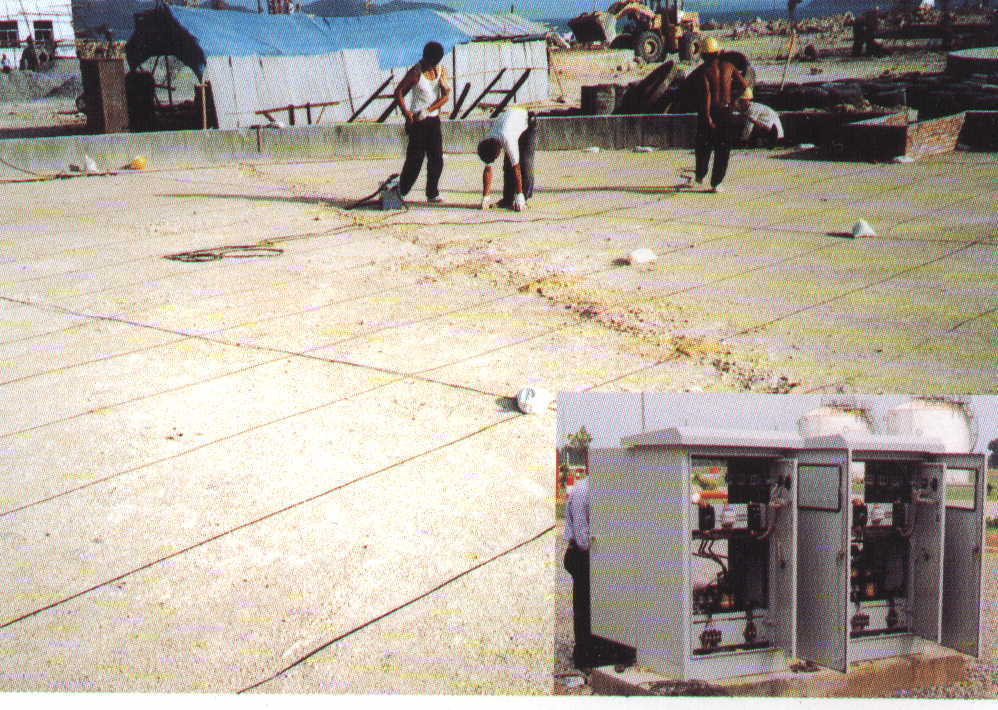

  6. 整流电源(Corr-T/R xxxx)系列:整流电源将交流电转换成直流电,为阳极网供电。
