产品简介

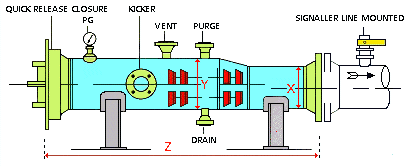

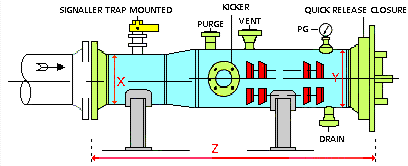

清管器收、发球筒是清管扫线设备的重要组成部分，安装在管线两端用于发射及接收清管器。它主要是由快开盲板、筒体、异径管、鞍式支架等部分构成。
分类
收发球筒按用途分为：PL型发射筒、PR型接收筒。
按安装形式分为：立式、卧式。
设计制造规范
参照GB150《钢制压力容器》和JB1167-81鞍式支架。
收发装置的连接及安装
收发球筒安装分地面安装及地下安装两种形式。地下安装需设发射井，安装收发球筒及装卸清管器均比较麻烦，现已不采用。

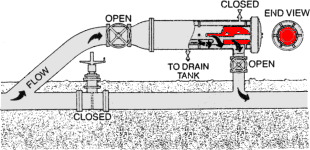

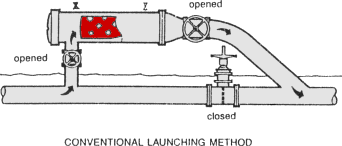

地面安装时，收发球筒为卧式，中心距地面高度一般为1米左右，通过短管及弯管与地下被清洗管线连接，不宜采取斜交叉连接。否则易卡住清管器，收发球筒与被清洗管线连接形式见流程图。

收发球筒采用卧式平放，收发球阀的直径应等于被清管线的内径。收发球口和进出油（气、水）口分别通过阀门与主管线相连。靠近收发球筒快开盲板一端上部应装放空阀、安全阀及压力表，下部装排污阀，侧面装进、出油（气、水）阀，以便从干管中取介质作为驱动清管器的动力及收球后输出介质。
|
