| 规格及技术参数
公称直径：150 、200、250、300、350、400、500、600、700、800、900。
设计压力：1.6Mpa 2.5 Mpa 、4.0 Mpa、 6.4 Mpa、10 Mpa、16 Mpa。
适用介质：油、气、水、无强腐蚀化工原料。
适用温度：-40℃~+90℃
安装方式
水平安装，面向盲板盖（11），铰链轴（5）在右侧面，吊环（3）正上方。

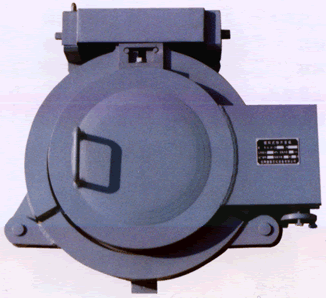

SH-锁环式快开盲板开启及关闭方法：
一、 开启过程：
1、 打开收球筒或发球筒的排污阀及放空阀，确认压力表压力为零。
2、 拧下排气塞（15），取下放松板（14）。
3、 顺时针转动丝杠（2），使上压环A、B左右分开带一定位置，使上下压环的齿牙完全分开。
4、 左手拉住手柄向右拉，打开盲板。
二、 关闭过程
1、 彻底清除密封面、密封槽及上下压环槽内的污垢后，涂抹防锈油脂。
2、 将盲板关闭、推紧。
3、 用专用搬手，逆时针旋转丝杆，将盲板盖压实。
4、 将放松板（14）上方槽孔与定位销套好，拧紧排气塞。
盲板盖高度的调整方法：
在盲板开启、关闭过程中，如发现盲板盖与盲板座密封面外援不同心，需调整盲板盖高度，松开紧固螺栓（6）；旋转调整轴套（17）；使盲板盖与盲板座头脑关心，拧紧紧固螺栓。
安全操作及保养：
1、 盲板与筒体焊接时，电流不宜过大，注意不要使盲板过热，以防变形。
2、 使用盲板前，必须了解盲板的结构及操作规程。
3、 盲板盖开启前必须先开放空阀，待收（发）求筒内压力降至零后，方可进行开启盲板的操作
4、 收、发球筒内加压前，必须先装好放松板，方可加压和投入使用。
5、 收、发球筒投入使用后，不允许，敲击和碰撞盲板各主要承压部件。
6、 盲板外表必须经常保持油漆完整光洁。
7、 定期对盲板的主承压件进行检查，若反县严重锈蚀或裂纹，要及时查找原因并更换。
8、 每次使用时，应对密封胶圈及密封槽进行清洗，检查并涂抹黄甘油，以防使用时不能密封。
|
